您的位置: 主页 > 选矿设备 > 碎矿机设备 >
  • 颚式破碎机
颚式破碎机
颚式破碎机广泛用于开采矿山选矿、建筑砂石骨料等行业,昆明昆重矿机生产的颚式破碎机具有效率高、能耗低、破碎比大、因其结构简单、工作可靠等优点,深受广大用户好评。

处理量:20—500吨/时

电动机:15—180千瓦

用 途:选矿厂、石料厂、水泥厂、煤矿厂

金属矿:铁矿石、铜矿石、金矿石、锰矿石、磷矿石、硅矿石

非金属:石灰石、花岗岩、玄武岩、鹅卵石、石英砂

全国热线

13529439066(同微信号)

颚式破碎机简介:

  PE颚式破碎机与PEX颚式破碎机系列产品从1858年就开始在工业生产中使用,由于它具有结构简单、工作可靠、容易制造和维修、生产管理和设备费用低等优点。所以,直到现在仍广泛地用于开采矿山选矿、建筑砂石骨料等行业。PE颚式破碎机用于粗破也叫头破,对于大块坚硬物料的粗碎,PEX颚式破碎机用于中碎或细碎。

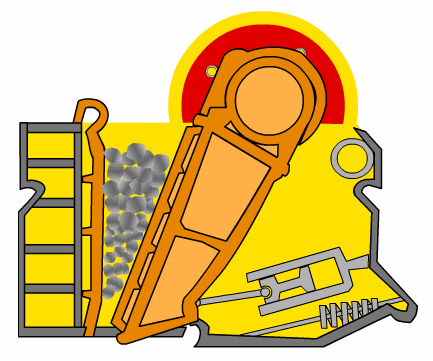

颚式破碎机工作原理:

  颚式破碎机是由静颚和动颚构成破碎腔。给入破碎腔中的矿石,由于动颚被转动的偏心轴带动做往复摆动,而被挤压、劈裂和弯曲破碎。当动颚离开静颚时,破碎腔内下部的已破碎到小于排矿口尺寸,只是随着排矿而下降一定距离,直到动颚转入向静鄂靠近时,破碎腔内已下降的矿石才再次受到继续破碎。如此进行下去,直到给入破碎腔中的全部矿石从排矿口排出为止。

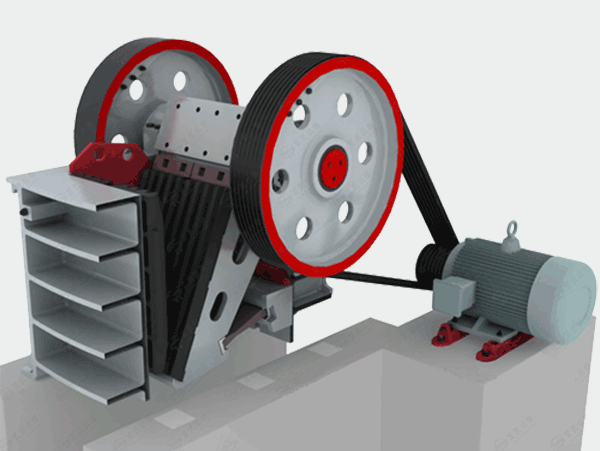

  颚式破碎机的工作方式是由电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的。当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚做周期运动压碎和排泄物料,实现批量生产。

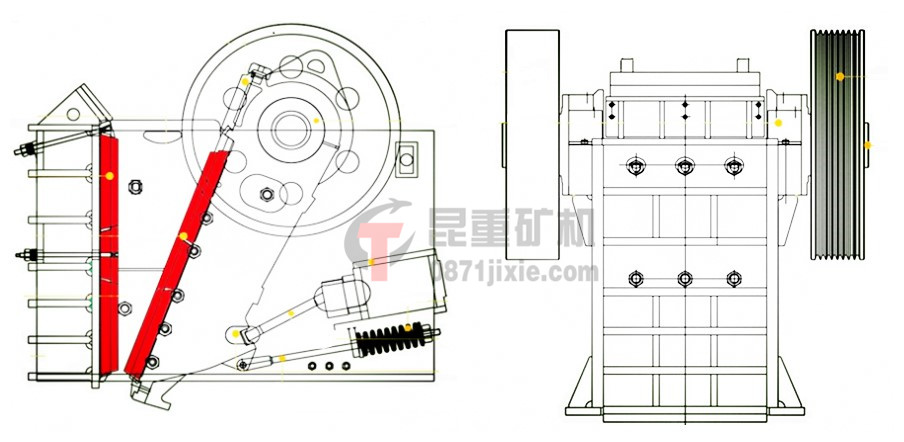

颚式破碎机组装图如下:

颚式破碎机的五大特点:

  1、颚破的核心承重部件

  动颚体和轴承座,我们均采用优质的高锰钢铸件,该工艺不仅可以确保破碎机无缝对接,还提升了易损件的耐用性。

  2、焊接机架结构,牢固可靠。

  优质钢板焊接机架,避免了铸造缺陷,更加牢固可靠。

  3、独特飞轮设计

  独特飞轮设计,有效减少震动,机器运转更平稳。

  4、排料口调整更快捷方便

  排料口垫片调整,简单、可靠、维护方便。

  5、深腔破碎,产能高效

  破碎腔深而且无死区,优化了动颚的运动轨迹参数,使设备在相同能耗下破碎效率较高,单机用电量节能30%,同时提升了进料能力与处理产量,其破碎比大,产品粒度均匀。

  颚式破碎机技术参数:

规格
型号
进料粒度
(毫米)
出料调节
(毫米)
轴转速
(转/分)
产量
(吨/时)
动力
(千瓦)
机重
(吨)
外形尺寸
(长××高)
PE150×250 125 10-40 250 2-5 5.5 0.65 720×660×850
PE 200×300 180 10-45 280 3-9 7.5 1.1 910×750×990
PE 250×400 230 20-60 300 8-19 15 2.5 1300×1090×1270
PE 300×500 280 30-65 280 10-25 18.5 2.8 1480×1230×1330
PE 350×500 320 35-70 280 15-30 22 3.2 1560×1280×1360
PE 400×600 360 40-100 250 20-50 30 6.2 1730×1730×1630
PE 400×700 360 40-100 250 20-60 37 6.5 1830×1810×1720
PE 500×750 450 50-100 250 40-120 55 11.2 1980×2080×1870
PE 600×900 530 65-160 250 80-190 75 16.8 2190×2206×2300
PE 750×1060 700 80-140 250 120-320 110 29 2660×2430×2800
PE 900×1100 800 120-220 250 180-350 110 38 2870×2420×2940
PE 900×1200 820 120-240 200 220-480 132 50 3380×2870×3330
PE 1200×1500 1000 150-300 180 400-800 160-220 98 4200×3300×3500
PE 1500×1800 1300 200-350 180 500-1000 280 128 5160×3660×4248
PEX150×750 120 18-48 200 5-30 18.5 3.6 1200×1530×1060
PEX250×750 210 25-60 200 15-40 22-30 5.5 1380×1750×1540
PEX250×1000 210 25-60 300 10-50 30-37 7.5 1560×1950×1390
PEX250×1200 210 25-60 300 25-70 37-45 8.8 2140×1660×1500
PEX300×1300 240 30-70 300 30-90 55-75 13.6 2720×1950×1600

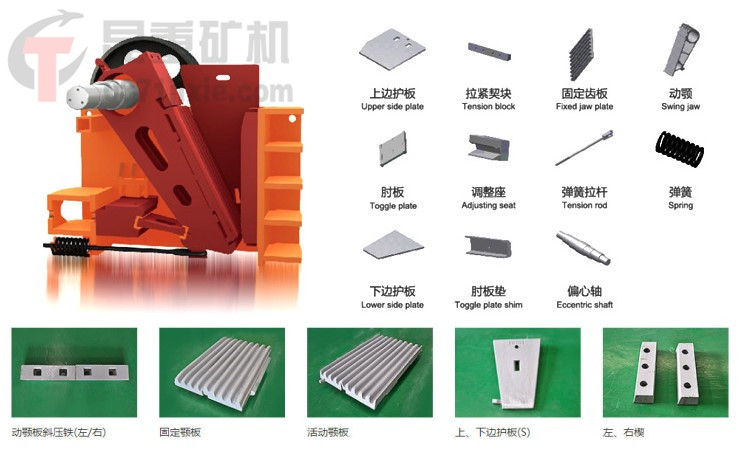

颚式破碎机易损件示意图:

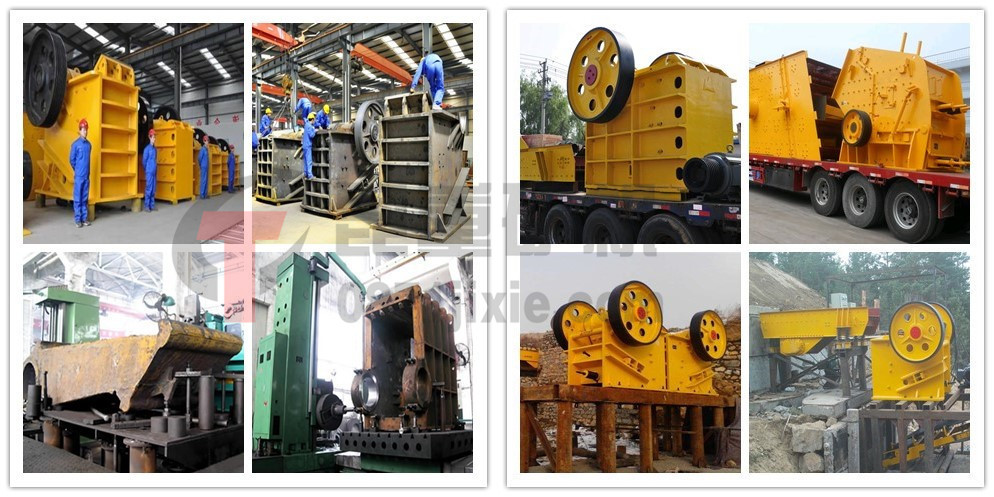

  颚式破碎机现货库存、装配现场、发货现场、使用现场。
