外滤式筒形真空永磁过滤机的结构

发布日期:2020-01-27 06:30 作者:昆明昆重矿山机械 来源:互联网 阅读量:
信息摘要:
外滤式筒形真空永磁过滤机主要适用于较粗颗粒的强磁性物料的脱水。此类过滤机最佳工作条件为矿浆中固相颗粒的比磁化系数不低于310-6m/kg,颗粒粒度为0.15-0.8mm,给料浓度为60%。它主...

  外滤式筒形真空永磁过滤机主要适用于较粗颗粒的强磁性物料的脱水。此类过滤机最佳工作条件为矿浆中固相颗粒的比磁化系数不低于3×10-6m³/kg,颗粒粒度为0.15-0.8mm,给料浓度为60%。它主要由下列部分组成。

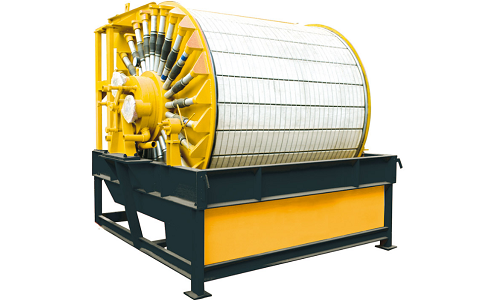

外滤式筒形真空永磁过滤机

  传动装置:由电动机、无级变速器、蜗轮减速箱组成,使机体运转。

  机体:由筒体和喉管部分组成,筒体圆周上由压绳槽分为相互分离的若干个过滤室,敷设有低压聚乙烯滤板,在压绳槽部压以胶棒后用不锈钢丝等距缠绕,每个过滤室均连接管路通过分配头与真空泵相通。

  磁系:有锶铁氧体永久磁铁组成的开路磁系,主要作用是帮助磁性矿粒迅速被吸附在筒体表面。

  盛料箱:在筒体的上部是个给料和盛料的槽体,设有可调节溢流堰高度的挡板,不可随意调节料浆液面。

  分配头:由分配头体及压紧装置组成。分配头负责过滤机的“吹矿”,”干矿”,“滤布的再生清洗”等部位的定期机械控制。仪表装备显示出过滤的工作压强变化情况.

  绕线装置:由链传动带动的丝杠和导轮卷筒部件组成,在每次更换新滤布时使用,绕完钢丝后拆下,它可以进行密绕和按固定节距绕线两种动作。

  溢流槽:由机座及溢流槽组成,前者是安装和支撑机体的,后者是盛接溢流液和清洗滤布污水的槽体。
